Enkelt rad kryss-roller slewing peiling Leverandører

Jiangsu Manchen Transmission Technology Co., Ltd. Hjem / Produkt / Enkelt rad kryss-roller slewing peiling
  • Enkelt rad kryss-roller slewing peiling
  • Enkelt rad kryss-roller slewing peiling

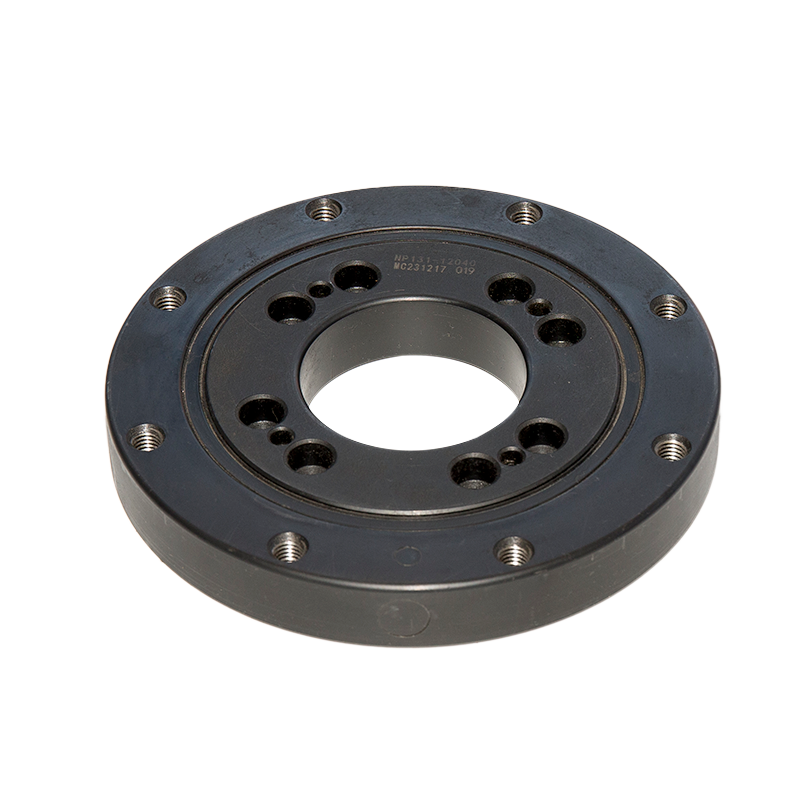

Enkelt rad kryss-roller slewing peiling

Enrengs kryssede rullelager bruker et design med en-rad kryssede ruller, som ikke bare forbedrer bærende kapasitet, men også styrker utstyrsstabiliteten. Den nøyaktige koordinasjonen mellom ruller og rasebaner sikrer høy presisjon og glatthet under rotasjon, noe som gjør vår slewing -lager anvendelig innen forskjellige felt som ingeniørmaskiner, vindkraftproduksjon, portmaskiner og mer.

Vår ene-rad kryssede rullelager er kjent for sin høye lastbærende kapasitet og pålitelighet. Utformingen av kryssede ruller gjør det mulig for hver rulle å dele belastningen jevnt, og dermed forbedre den totale lagerkapasiteten. Denne utformingen reduserer også friksjonskoeffisienter, minimerer energitap og forbedrer utstyrseffektiviteten. Fleksible installasjonsmetoder brukes i utformingen av en-rads kryssede rullegjerningslager for å dekke forskjellige brukerbehov. Enten installert horisontalt eller vertikalt, kan det lett oppnås. Videre demonstrerer lageret tilpasningsevne, og sikrer stabil drift i tøffe miljøer som høye temperaturer, høy luftfuktighet og korrosjon. Vedlikeholdsmessig prioriterer designen vår bekvemmelighet, noe som gjør rutinemessige inspeksjoner og vedlikehold enkelt og effektivt.

Vår slewing lager gjennomgår streng kvalitetskontroll og holdbarhetstesting, noe som sikrer produktets pålitelighet og holdbarhet i forskjellige ugunstige miljøer. Vi tilbyr omfattende tekniske support- og tilpasningstjenester for å oppfylle spesifikke kundekrav, og sikrer at kundene får passende slewing-bærende løsninger for applikasjonsscenariene deres. Å velge vår slewing peiling betyr å velge enestående ytelse og kvalitetstjeneste. Vi ser frem til å samarbeide med deg for å drive suksessen med ingeniørprosjekter.

Kontakt oss Jiangsu Manchen Transmission Technology Co., Ltd.

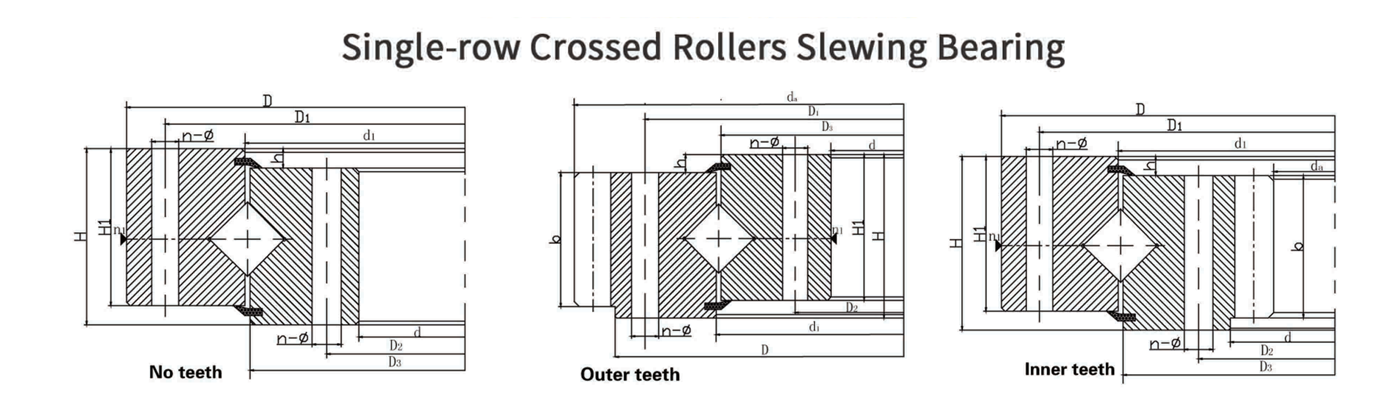

Tekniske egenskaper

11 serier med grunnleggende penrenmetere
Serienummer Grunnleggende størrelse Konfigurensjonsstørrelse Monteringsstørrelse Strukturell størrelse Girdenta Ytre girdata Indre girdata
Ingen tenner Ytre tenner Indre tenner D d H D 1 D 2 Bolthull Skruehull n n1 D 3 d 1 H 1 h b m d a Z d a Z
Type 0 Type 123
D 0 D 0 D 0 ∅ ∅ T
1 110.25.500 111.25.500 113.25.500 602 398 75 566 434 18 M16 32 20 4 498 502 65 10 60 5 629 123 367 74
112.25.500 114.25.500 6 628.8 102 368.4 62
2 110.25.560 111.25.560 113.25.560 662 458 75 626 494 18 M16 32 20 4 558 562 65 10 60 5 689 135 427 86
112.25.560 114.25.560 6 688.8 112 428.4 72
3 110.25.630 111.25.630 113.25.630 732 528 75 696 564 18 M16 32 24 4 628 632 65 10 60 6 772.8 126 494.4 83
112.25.630 114.25.630 8 774.4 94 491.2 62
4 110.25.710 111.25.710 113.25.710 812 608 75 776 644 18 M16 32 24 4 708 712 65 10 60 6 850.8 139 572.4 96
112.25.710 114.25.710 8 854.4 104 571.2 72
5 110.28.800 111.28.800 113.28.800 922 678 82 878 722 22 M20 40 30 6 798 802 72 10 65 8 966.4 118 635.2 80
112.28.800 114.28.800 10 968 94 634 64
6 110.28.900 111.28.900 113.28.900 1022 778 82 978 822 22 M20 40 30 6 898 902 72 10 65 8 1062.4 130 739.2 93
112.28.900 114.28.900 10 1068 104 734 74
7 110.28.1000 111.28.1000 113.28.1000 1122 878 82 1078 922 22 M20 40 36 6 998 1002 72 10 65 10 1188 116 824 83
112.28.1000 114.28.1000 12 1185.6 96 820.8 69
8 110.25.1120 111.28.1120 113.28.1120 1242 998 82 1198 1042 22 M20 40 36 6 1118 1122 72 10 65 10 1298 127 944 95
112.25.1120 114.25.1120 12 1305.6 106 940.8 79
9 110.32.1250 111.32.1250 113.32.1250 1390 1110 91 1337 1163 26 M24 48 40 5 1248 1252 81 10 75 12 1449.6 118 1048.8 88
112.32.1250 114.32.1250 14 1453.2 101 1041.6 75
10 110.32.1400 111.32.1400 113.32.1400 1540 1260 91 1487 1313 26 M24 48 40 5 1398 1402 81 10 75 12 1605.6 131 1192.8 100
112.32.1400 114.32.1400 14 1607.2 112 1195.6 86
11 110.32.1600 111.32.1600 113.32.1600 1740 1460 91 1687 1513 26 M24 48 45 5 1598 1602 81 10 75 14 1817.2 127 1391.6 100
112.32.1600 114.32.1600 16 1820.8 111 1382.4 87
12 110.32.1800 111.32.1800 113.32.1800 1940 1660 91 1887 1713 33 M24 48 45 5 1798 1802 81 10 75 14 2013.2 141 1573.6 113
112.32.1800 114.32.1800 16 2012.8 123 1574.4 99
13 110.40.2000 111.40.2000 113.40.2000 2178 1825 112 2110 1891 33 M30 60 48 8 1997 2003 100 12 90 16 2268.8 139 1734.4 109
112.40.2000 114.40.2000 18 2264.4 123 1735.2 97
14 110.40.2240 111.40.2240 113.40.2240 2418 2065 112 2350 2131 33 M30 60 48 8 2237 2243 100 12 90 16 2492.8 153 1990.4 125
112.40.2240 114.40.2240 18 2498.4 136 1987.2 111
15 110.40.2500 111.40.2500 113.40.2500 2678 2325 112 2610 2391 33 M30 60 56 8 2497 2503 100 12 90 18 2768.4 151 2239.2 125
112.40.2500 114.40.2500 20 2776 136 2228 112
16 110.40.2800 111.40.2500 113.40.2500 2978 2625 112 2910 2691 33 M30 60 56 8 2797 2803 100 12 90 18 3074.4 168 2527.2 141
112.40.2800 114.40.2800 20 3076 151 2528 127
17 110.50.3150 111.50.3150 113.50.3150 3376 2922 134 3286 3014 45 M42 84 56 8 3147 3153 122 12 110 20 3476 171 2828 142
112.50.3150 114.50.3150 22 3471.6 155 2824.8 129
18 110.50.3550 111.50.3550 113.50.3550 3776 3322 134 3686 3414 45 M42 84 56 8 2547 3553 122 12 110 20 3976 191 3228 162
112.50.3550 114.50.3550 22 3889.6 174 3220.8 147
19 110.50.4000 111.50.4000 113.50.4000 4226 3772 134 4136 3864 45 M42 84 60 10 3997 4003 122 12 110 22 4329.6 194 3660.8 167
112.50.4000 114.50.4000 25 4345 171 3660 147
20 110.50.4500 111.50.4500 113.50.4500 4726 4272 134 4636 4364 45 M42 84 60 10 4497 4503 122 12 110 22 4835.6 217 4166.8 190
112.50.4500 114.50.4500 25 4845 191 4160 167
HJ -serie med grunnleggende parametere
Serienummer Grunnleggende størrelse Konfigurasjonsstørrelse Monteringsstørrelse Strukturell størrelse Girdata Ytre girdata Indre girdata
Ingen tenner
D L mm 		Ytre tenner
D L mm 		Indre tenner
D L mm 		D
mm 		d
mm 		H
mm 		D 1
mm 		D 2
mm 		n ∅
mm 		n1 d 1
mm 		D 3
mm 		H 1 h b
mm 		x m
mm 		D a
mm 		Z D a
mm 		Z
1 HJB.20.625 HJW.20.625 HJN.20.625 725 525 80 685 565 18 16 3 627 623 68 12 60 -1.4 5 751.9 146 498.8 101
HJW.20.625A HJN.20.625A ➕11.15 6 755.5 122 498.7 84
2 HJB.20.720 H.IW.20.720 HJN 20.720 820 620 80 780 660 18 16 3 722 718 68 12 60 -1.4 6 860.3 139 586.6 99
HJW.20.720A Hun.20.720a -1 8 861.1 104 582.3 74
3 HJB.30.820 HJW.30.820 HJN.30.820 940 705 95 893 749 24 20 4 822 818 83 12 70 -1.4 6 980.6 1.59 661.5 112
HJW.30.820A HJN.30.820A -1 10 986.2 95 658 67
4 HJB.30.880 HJW.30.880 HJN 30 830 1000 760 95 956 800 24 20 4 882 878 83 12 70 ➕1.15 8 10475 127 7182 91
HJW.30.800A HJN.30.830a -10 10 10463 101 707 f 72
5 HJB.30.1020 HJW.30.1020 HJN 30.1020 1170 675 95 1120 930 24 22 4 1022 1018 80 15 70 -1.4 8 1219.3 148 820.1 105
HJW 30.1020A HJN.30.1020A ➕1.15 18 12192 118 827.8 84
6 HJ8.36.1220 HJW.38.1220 HJN.36.1220 1365 1075 120 1310 1100 36 24 6 1222 1218 105 15 90 -1.4 10 1424.3 138 1027.8 104
HJW 36.1220a HJN 36.1220a -1 12 1435.9 116 1017.8 88
7 HJB.36.1250 HJW.36.1250 HJN.36.1250 1400 1090 120 1350 1150 36 26 6 1252 1248 105 15 90 -0.35 10 1443 143 1037 105
HJW.36.1250A Hun.36.1250a -1 12 1449.8 117 1036.8 88
8 HJB.36.1435 HJW.36.1435 HJN.36.1435 1595 1278 120 1535 1335 36 26 6 1437 1433 105 15 90 ➕1.15 12 16555 134 12212 108
HJW.38.1435a HJN 36.1435a -1 14 1661.2 115 1214.8 83
9 HJB.45.1540 HJW.45.1540 HJN.45.1540 1720 1360 140 1660 1420 42 26 6 1543 1537 122 18 110 -1.4 12 1780.8 144 1298.1 109
HJW.45.1540A HJN.45.1540A ➕1.15 14 1781.1 124 1201 93
10 HJB.45.1700 HJW 45.1700 HJN. 45.1700 1875 1525 140 1815 1585 42 28 6 1700 1679 122 18 110 ➕1.15 14 1948.4 135 1452.7 105
HJW.45.1700A HJN.45.1700A ➕1.15 16 1950.8 118 1452.3 92

Anbefalte produkter

Hold kontakten

SUBMIT
Om oss
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd ble opprettet i 2019. Vi er pålitelige tre-rads rullegjerningsbærende (13 serier) produsent og leverandør i Kina. Vi er også en profesjonell slewing-bærende produksjonsvirksomhet som integrerer design, forskning og utvikling, produksjon og salg. Selskapet ligger i Huangtu Town, Jiangyin City, Jiangsu -provinsen, med veldig praktisk transport. Selskapet har modne tekniske forhold og velutstyrt utstyr. Produktene er mye brukt i industrielle roboter, medisinsk utstyr, ingeniørmaskiner, portmaskiner, miljøvernutstyr, solcelleindustri og andre felt. Selskapet holder seg alltid til bedriftens forretningsfilosofi om "kvalitet først, vinn-vinn-samarbeid" for å tilby tjenester av høy kvalitet og pålitelige produkter for nye og gamle kunder. Gi bedrifter et komplett spekter av løsninger for å hjelpe dem med å forbedre ledelsesnivået og produksjonskapasiteten slik at bedrifter alltid kan opprettholde konkurranseevnen i den heftige markedskonkurransen og oppnå rask og stabil utvikling av bedrifter.

Æresertifikat
Nyheter
Produktkunnskap

Metoder for å forbedre lastekapasiteten og presisjonen av en-rad krysset rullegjerningslager

Forbedre belastningskapasiteten og presisjonen av en-rad krysset rullegjerningslager innebærer å optimalisere ulike design, produksjon og driftsfaktorer. Her er noen metoder for å forbedre disse attributtene:
Materialvalg: Materialer med høy styrke: Bruk høy styrke, slitasje-resistente materialer til løpsbaner og ruller, for eksempel avanserte stållegeringer eller kompositter, for å øke belastningskapasiteten og holdbarheten.
Overflatebehandlinger: Bruk overflatebehandlinger eller belegg, for eksempel nitriding eller herding, for å forbedre hardheten og slitasje motstanden til lagerkomponentene. PRECISION Produksjon: Høypresisjon Maskinering: Bruk avansert maskineringsteknikker og glatte suranier for å oppnå feil under produksjonsprosessen.
Forbedret design: Optimalisert rullegeometri: Designruller med optimaliserte geometrier for å forbedre belastningsfordelingen og redusere lokaliserte spenningskonsentrasjoner. Dette kan forbedre både belastningskapasitet og presisjon. Forbedret Raceway -design: Forsikre deg om at løpsbanene er designet med nøyaktige profiler for å redusere friksjon og slitasje, noe som kan bidra til bedre belastningshåndtering og presis bevegelse.
Smøring: Avanserte smøremidler: Bruk smøremidler av høy kvalitet med passende viskositeter og tilsetningsstoffer for å redusere friksjon og slitasje, noe som hjelper til med å opprettholde både belastningskapasitet og presisjon. Effektive smøresystemer: Implementere automatiske eller sentraliserte smøresystem Presisjon.Akkuren justering: Juster lageret riktig under installasjonen for å sikre jevn belastningsfordeling og forhindre unødvendige belastninger som kan kompromittere belastningskapasiteten og presisjonen.
Lastfordeling: Ensartet belastningsfordeling: Design lageret og dens montering for å fremme ensartet belastningsfordeling over alle ruller, og reduserer risikoen for lokal overbelastning og forbedrer den totale belastningskapasiteten. Minimer øyeblikkelig belastning: Der det er mulig, minimer momentbelastning og eksentrisiteter som kan påvirke lagringens belastningskapasitet og presisjon.
Temperaturhåndtering: Temperaturkontroll: Implementere tiltak for å håndtere driftstemperaturer, da overdreven varme kan påvirke smøremiddelytelse og materialegenskaper, og potensielt påvirke belastningskapasiteten og presisjonen. Termiske utvidelseshensyn: Regn for termisk ekspansjon i lagerutformingen og installasjonen for å opprettholde presise toleranser under varierende temperaturer.
Vedlikeholdspraksis: Regelmessige inspeksjoner: Utfør regelmessige inspeksjoner for å oppdage tidlige tegn på slitasje, skade eller feiljustering. Å adressere disse problemene kan omgående bidra til å opprettholde belastningskapasitet og presisjon. Forutsatt vedlikehold: Følg en forebyggende vedlikeholdsplan som inkluderer smøring, rengjøring og justeringer for å sikre optimal ytelse.
Avanserte teknologier: Endelig elementanalyse (FEA): Bruk FEA og andre simuleringsverktøy i designfasen for å forutsi og optimalisere belastningsfordeling, stress og ytelse av lageret. INNOVATIVE DESIGN FUNKSJONER: Utforsk inkorporering av avanserte designfunksjoner, for eksempel forbedrede tetninger eller dempingssystemer, for å forbedre belastningshåndtering og presisjon.
Tilpasning: Skreddersydde løsninger: Tilpass lagerdesignet for å oppfylle spesifikke applikasjonskrav, inkludert belastningskapasitet og presisjonsnivåer. Skreddersydde løsninger kan adressere unike utfordringer og forbedre den generelle ytelsen. Trening og kompetanse: Ekspertise i installasjon: Forsikre deg om at installasjonen blir utført av trente fagpersoner med ekspertise i håndtering og å sette opp høye presisjonslager. Fortsett med forbedring: Hold deg oppdatert med bransjens fremskritt og innlemme beste praksis i design, produksjon og vedlikehold.
Forbedring av belastningskapasiteten og presisjonen av en-rad krysset rullegjerningslager innebærer å optimalisere materialvalg, produksjonsprosesser, designfunksjoner og vedlikeholdspraksis. Ved å adressere disse områdene, kan du forbedre lagringens ytelse, holdbarhet og nøyaktighet, slik at den oppfyller kravene til forskjellige høye belastnings- og høye presisjonsapplikasjoner.

Fordeler ved å bruke en-rad krysset rullegjerningslager i høye presisjonsapplikasjoner

En-rad krysset rullegjerningslager er spesielt fordelaktige i applikasjoner med høy presisjon på grunn av deres unike design- og ytelsesegenskaper. Her er de viktigste fordelene:
Høy presisjon og nøyaktighet: Minimal rotasjonsklarering: Den kryssede rullesignfunksjonene som er vekslende ortogonale arrangementer av sylindriske ruller, noe som reduserer rotasjonsklarering og gir høy stivhet. Dette fører til presis posisjonering og jevn rotasjonsbevegelse, noe som er avgjørende for høye presisjonsapplikasjoner som robotikk, medisinsk utstyr og romfartssystemer. Redusert deformasjon under belastning: den kryssede rullearrangementet distribuerer belastninger jevnere, og minimerer deformasjon av lageret under varierende belastning og sikrer jevnlig presisjon.
Høy belastningskapasitet i alle retninger: Kombinert belastningshåndtering: Kryssede rullelager med en rad kan samtidig håndtere aksiale, radielle og momentbelastninger på grunn av deres unike design. Dette er spesielt nyttig i applikasjoner som opplever multiretningskrefter eller dynamiske belastninger. Optimalisert belastningsfordeling: Det kryssede arrangementet av ruller gir en større kontaktflate og bedre belastningsfordeling sammenlignet med kulelager, og øker både radial og aksial belastningskapasitet.
Kompakt design: Plassbesparende: Utformingen av en-rad krysset rullegjerningslager gir mulighet for en mer kompakt montering sammenlignet med andre typer lagre som krever flere rader eller større dimensjoner for lignende belastningskapasitet. Dette er gunstig for høye presisjonsapplikasjoner der plass og vekt er begrensninger, for eksempel i kirurgiske roboter eller kompakte industrielle maskiner. Lysekonstruksjon: Den kompakte designen reduserer den totale vekten til lageret, noe som er fordelaktig i applikasjoner der minimering av vekt er avgjørende, for eksempel luftfartskomponenter.
Høy stivhet: Økt stivhet: Den kryssede rullesign gir iboende høyere stivhet og stivhet sammenlignet med kulelager. Denne stivheten reduserer avbøyningen av lageret under belastning, noe som er kritisk for å opprettholde presisjon i applikasjoner som CNC -maskiner, der til og med små bevegelser kan påvirke maskineringsnøyaktigheten.
Glatt og stabil bevegelse: Redusert friksjon og vibrasjon: Den unike rullende kontakten til kryssede rullelager resulterer i lavere friksjon og mindre vibrasjoner under drift. Dette fører til jevnere og mer stabil bevegelse, noe som er essensielt for høye presisjonsapplikasjoner som måleinstrumenter og avbildningsutstyr. Lav støydrift: Rullens glatte bevegelse reduserer driftsstøy, noe som gjør dem ideelle for applikasjoner som krever stille drift, for eksempel medisinske diagnostiske enheter.
Lang levetid: Redusert slitasje: Den optimale belastningsfordelingen og redusert friksjon i en-rad krysset rullegjerningslager fører til mindre slitasje på lagerkomponentene. Dette betyr en lengre levetid, noe som er gunstig for applikasjoner som krever høy pålitelighet og lite vedlikehold. Less hyppig vedlikehold: På grunn av deres holdbarhet og stabilitet krever disse lagrene ofte sjeldnere vedlikehold, noe som reduserer driftsstans i kritiske operasjoner.
Allsidighet på tvers av applikasjoner: Tilpasningsdyktig til forskjellige forhold: Evnen til å håndtere både høye belastninger og opprettholde høy presisjon gjør at en-rad krysset rullegjerningslager egnet for et bredt spekter av høye presisjonsapplikasjoner, fra robotarmer til optisk utstyr og halvdel og tilpasning. KUNDERING FOR SPESIFIKK: Disse lagrene kan tilpasses i forhold til størrelse.
Høy pålitelighet i kritiske applikasjoner: Konsekvent ytelse: Designet sikrer pålitelig og repeterbar ytelse, noe som er avgjørende i kritiske applikasjoner der presisjon og pålitelighet er ikke-omsettelig, for eksempel i kirurgisk robotikk eller satellittposisjoneringssystemer. Redusert tilbakeslag: den kryssede rulledesign iboende reduserer tilbakeslag.
Forbedret sikkerhet og kontroll: Forbedrede sikkerhetsfunksjoner: I applikasjoner som medisinsk eller romfart, der sikkerhet er av største viktighet, reduserer den høye presisjonen og påliteligheten til kryssede rullegjerningslager risikoen for funksjonsfeil og sikring av tryggere drift. Bettere kontroll over bevegelser: den høye rigiditeten og minimale baklysen.
En-rad kryssede rullelager gir mange fordeler ved høye presisjonsapplikasjoner, inkludert høy belastningskapasitet, kompakt design, høy stivhet, jevn bevegelse, lang levetid og allsidighet. Disse attributtene gjør dem til et utmerket valg for bransjer der presisjon, pålitelighet og effektiv ytelse er kritiske.
