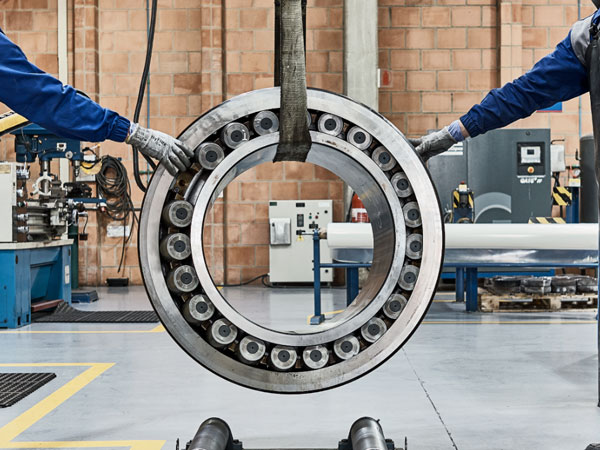

Industrial Slewing Rings: The Unsung Heroes of Heavy Rotation

I industrimaskineriets verden, der massive belastninger møter presis bevegelse, står én komponent som den kritiske muliggjøreren: Industrielt svingkranslager . Langt mer enn bare et enkelt lager, det er den robuste, roterende ryggraden som lar kraner svinge, gravemaskiner å grave, vindturbiner for å spore vinden og radararrayer for å skanne horisonten. Disse høykonstruerte ringene er de stille arbeidshestene som muliggjør jevn, kontrollert rotasjon under ekstreme belastninger og tøffe forhold.

Beyond Basic Bearings: Definere svingringen

En industriell svingring (også kjent som et svinglager, dreieskivelager eller roterende lager) er et rulleelementlager med stor diameter designet for å håndtere samtidig :

• Aksiale belastninger: Krefter som virker parallelt med rotasjonsaksen (som vekten av en kranbom).

• Radielle belastninger: Krefter som virker vinkelrett på aksen (som vind som skyver sidelengs på en turbingondel).

• Veltende øyeblikk: Krefter som har en tendens til å tippe eller vippe strukturen (en stor utfordring i bruksområder som gravemaskiner eller tunge løftere).

I motsetning til mindre lagre, er svingringene vanligvis spesialkonstruert eller valgt fra omfattende kataloger for å matche den spesifikke belastningen, størrelsen, miljø- og monteringskravene til applikasjonen. De integreres direkte i maskinens struktur, og fungerer ofte som et primært strukturelt element selv.

Kjerneanatomi og funksjon

Mens design varierer, definerer nøkkelelementer industrielle svingkranser:

1. Ringer: To konsentriske ringer (indre og ytre), vanligvis laget av høyfast, smidd legert stål. En ring har typisk girtenner (intern eller ekstern) integrert for drivmekanismer.

2. Rullende elementer: Kuler eller ruller (sylindriske eller koniske) som overfører belastninger mellom ringene. Arrangementet bestemmer lagertypen og dens lasthåndteringsevne.

3. Raceways: Presisjonsbearbeidede spor på ringene der rulleelementene går. Varmebehandling (induksjonsherding) sikrer holdbarhet.

4. Forseglinger: Kritisk for å utelukke forurensninger (støv, vann, grus) og holde på smøring. Det finnes flere tetningsalternativer for forskjellige miljøer.

5. Smøresystem: Smøredeler og kanaler sikrer at rullende elementer og løpebaner er riktig smurt for lang levetid og jevn drift. Sentraliserte autosmøresystemer er vanlige.

6. Monteringshull: Et mønster av gjengede eller enkle hull på begge ringene for sikker bolting til maskinens støttende og roterende strukturer.

Dominerende typer: Matchende design for å laste

De to mest utbredte konfigurasjonene er:

1. Enrads firepunkts kontaktkulelager:

   • Struktur: Enkel rad med baller som løper i en løpebane med gotisk bue.

   • Evne: Utmerket til å håndtere kombinerte aksiale, radielle og momentbelastninger samtidig. Svært kompakt design.

   • Ideell for: Moderat belastning, applikasjoner som krever kompakthet (kraner, lette gravemaskiner, dreieskiver for materialhåndtering, medisinske skannere).

2. Krysset rullelager:

   • Struktur: To sett med sylindriske ruller arrangert vinkelrett (krysset) mellom ringene. Rullene veksler retning.

   • Evne: Overlegen stivhet og svært høy momentbelastningskapasitet på grunn av rullenes linjekontakt. Håndterer høye aksiale og momentbelastninger effektivt.

   • Ideell for: Høypresisjonsapplikasjoner, svært høye momentbelastninger, situasjoner som krever maksimal stivhet (tunge gravemaskiner, robotarmer, presisjonsdreieskiver, tunnelboremaskiner, store radarsokler).

Andre varianter inkluderer Double-Row Ball, Three-Row Roller (for ekstremt høy belastning) og spesialiserte design.

Hvor de vender seg: Kritiske industrielle applikasjoner

Svingringer er uunnværlige på tvers av tung industri:

1. Anlegg og gruvedrift:

   • Gravemaskiner (bomsving, husrotasjon)

   • Mobilkraner (bomsving, rotasjon av øvre struktur)

   • Tårnkraner (sving av jib og mot-jib)

   • Betongpumper (armledd)

   • Gruveskuvler og dragliner

2. Vindenergi:

   • Yaw Systems: Roterer hele nacellen for å møte vinden.

   • Pitch Systems: Justering av vinkelen til individuelle blader (mindre ringer).

3. Materialhåndtering:

   • Havnekraner (Ship-to-Shore, RTG-er)

   • Stacker/Reclaimers

   • Roterende gaffeltrucker og ordreplukkere

   • Automatiserte lagerplatespillere

4. Forsvar og romfart:

   • Radar- og parabolsokler

   • Missile Launcher Turrets

   • Gun Turrets

   • Lastelastere for fly

5. Industrielle maskiner:

   • Sveiseposisjonere og manipulatorer

   • Indekseringstabeller (CNC, montering)

   • Robotarmer (heavy-duty ledd)

   • Medisinsk bildebehandlingsutstyr (CT, PET-skannere)

   • Emballasje- og prosessutstyr

Nøkkelspesifikasjoner og utvalgsfaktorer

Å velge riktig svingkrans er avgjørende for sikkerhet, ytelse og lang levetid. Kritiske faktorer inkluderer:

• Lastevurderinger: Dynamisk og statisk aksial-, radial- og momentkapasitet (vanligvis definert i henhold til ISO 281 eller lignende).

• Stivhet: Motstand mot deformasjon under belastning (avgjørende for presisjon).

• Girspesifikasjoner: Modul, antall tenner, nøyaktighetsgrad (hvis drevet).

• Størrelse og dimensjoner: Borediameter, total høyde, boltsirkel.

• Materiale og herding: Stålkvalitet, løpebanehardhet (f.eks. HRC 58-62).

• Forsegling: IP-klassifisering (Ingress Protection), tetningsmaterialkompatibilitet.

• Smøring: Type, intervaller, metode (manuell, auto-smøring).

• Miljøforhold: Temperaturområde, eksponering for støv, vann, kjemikalier, saltspray.

• Montering: Grensesnittdesign, boltkrav, forhåndsbelastningsbetraktninger.

• Sertifiseringer: Bransjespesifikke standarder (f.eks. DNV-GL for offshore, AGMA for gir).

The Future of Rotation: Trends in Slewing Ring Technology

Innovasjon fortsetter å flytte grensene:

• Avanserte materialer og belegg: Forbedret slitestyrke, korrosjonsbeskyttelse og utmattelseslevetid.

• Integrert sensing (IoT): Lagre utstyrt med sensorer for overvåking av vibrasjon, temperatur, belastning og smøring, som muliggjør prediktivt vedlikehold.

• Forbedrede tetningsløsninger: Forbedrede materialer og design for lengre levetid i ekstreme miljøer (dyp gruvedrift, offshore).

• Lettvekt: Optimalisert design ved hjelp av finite element analyse (FEA) og avanserte materialer for å redusere vekten uten å ofre styrke.

• Økt presisjon: For krevende bruksområder som robotikk og høypresisjonsproduksjon.

• Bærekraftsfokus: Lengre levetid, reproduksjonsprogrammer og miljøvennlige smøremidler.

Konklusjon: Det sentrale punktet

Industrielle svingringer er mer enn bare komponenter; de er de grunnleggende omdreiningspunktene som enorme krefter og kritiske bevegelser er avhengige av. Deres robuste design, presisjonsteknikk og rene bæreevne gjør dem uerstattelige når det gjelder å muliggjøre det tunge maskineriet som bygger vår verden, genererer ren energi og utfører krevende industrielle oppgaver. Å forstå deres typer, evner og utvalgskriterier er avgjørende for både ingeniører og operatører. Ettersom maskineri vokser seg større, smartere og opererer i tøffere miljøer, sikrer den kontinuerlige utviklingen av svingkransteknologi at de forblir det pålitelige, roterende grunnlaget for moderne industri. Når du spesifiserer for tung rotasjon, er å velge riktig svingkrans ikke bare en ingeniørbeslutning – det er en forpliktelse til sikkerhet, pålitelighet og operasjonell suksess.
