Slewing Ring Bearings: Ryggraden i tunge rotasjonsmaskiner

Slewing Ring Bearings , også kjent som slewing lagre eller platelager, er kritiske komponenter i tunge maskiner og utstyr som krever rotasjonsbevegelse under betydelige belastninger. Disse spesialiserte lagrene muliggjør jevn, kontrollert rotasjon mens de støtter aksiale, radielle og momentbelastninger samtidig. Fra kraner og vindmøller til medisinske avbildningsapparater, er slewing ringlagre uunnværlige i bransjer som krever presisjon, holdbarhet og pålitelighet. Denne artikkelen går inn i design, funksjonalitet, applikasjoner og fremskritt av slewing ringlagre, og fremhever deres sentrale rolle i moderne ingeniørfag.

Hva er slewing ringlagre?

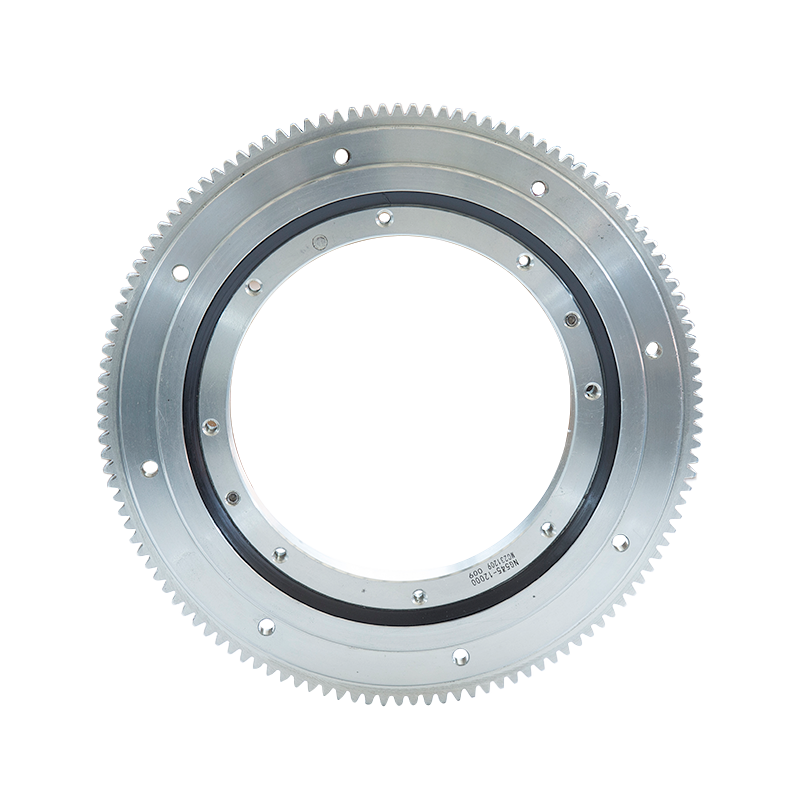

Slewing Ring-lagre er rullende elementlagre med stor diameter designet for å håndtere komplekse belastningskombinasjoner. I motsetning til tradisjonelle lagre, er de konstruert for å støtte ikke bare radielle og aksiale belastninger, men også vippe øyeblikk, noe som gjør dem ideelle for rotasjonsapplikasjoner. Deres unike struktur inkluderer vanligvis:

Indre og ytre ringer: de stasjonære og roterende komponentene som huser de rullende elementene.

Rullende elementer: Baller eller ruller som reduserer friksjonen og muliggjør jevn rotasjon.

Raceways: Precision-Machined Rilles som leder de rullende elementene.

Geartenner (valgfritt): Integrert i den indre eller ytre ringen for applikasjoner med direkte driv.

Disse lagrene er tilgjengelige i forskjellige konfigurasjoner, inkludert en-rad, dobbel-rad og tverr-rullerdesign, hver skreddersydd til spesifikke belastnings- og bevegelseskrav.

Søknader på tvers av bransjer
Slewing Ring -lagre er allsidige komponenter som brukes i et bredt spekter av bransjer:

Konstruksjon og tunge maskiner: Gravemaskiner, kraner og betongpumper er avhengige av slewing-ringer for 360-graders rotasjon og belastningsstabilitet.

Vindenergi: Vindmølle tonehøyde og giresystemer bruker slewing lagre for å justere bladvinkler og justere turbiner med vindretningen.

Medisinsk utstyr: Avanserte avbildningsapparater som CT -skannere og MR -maskiner bruker presisjons -slewing -ringer for jevn rotasjonsbevegelse.

Robotikk og automatisering: Industrielle roboter og automatiserte samlebånd avhenger av kompakte slewing -lagre for presis bevegelseskontroll.

Luftfart og forsvar: Radarsystemer, rakettoppskyttere og satellittsporingsutstyr bruker høyytelsesplager for nøyaktig posisjonering.

Nøkkeldesignfunksjoner og innovasjoner
Moderne slewing -ringelager inneholder avanserte funksjoner for å forbedre ytelsen og levetiden:

Materielle fremskritt: Høy styrke legeringsstål og overflatebehandlinger som induksjon herding forbedrer slitasje motstand og utmattelsens levetid.

Tetningssystemer: Flerlags tetninger beskytter mot forurensninger og beholder smøring, og utvider serviceintervaller.

Integrerte sensorer: Smarte lagre med innebygde sensorer overvåker belastning, temperatur og vibrasjoner, noe som muliggjør prediktivt vedlikehold.

Lette design: Aluminiumslegeringer og komposittmaterialer reduserer vekten uten at det går ut over styrke, ideell for romfart og robotikk.

Tilpasning: Produsenter tilbyr skreddersydde løsninger, inkludert ikke-standardstørrelser, spesialiserte belegg og unike girkonfigurasjoner.

Utfordringer og løsninger
Lastekapasitet og tretthet: Tunge belastninger og sykliske belastninger kan føre til for tidlig svikt. Løsning: Advanced Finite Element Analyse (FEA) optimaliserer lagergeometri og materialvalg.

Korrosjon og forurensning: tøffe miljøer som havvindparker eller byggeplasser utgjør risiko. Løsning: Rustfrie stållagre og robuste tetningssystemer forbedrer holdbarheten.

Presisjonskrav: applikasjoner med høy nøyaktighet som medisinsk avbildning etterspørsler ultra-presise lagre. Løsning: Presisjonsliping og avansert kvalitetskontroll sikrer stramme toleranser.

Bærekraft og fremtidige trender
Mens næringer prioriterer bærekraft, tar produsenter av slewing ringbærende miljøvennlig praksis:

Gjenvinnbare materialer: Bruke resirkulerbare stål og belegg for å redusere miljøpåvirkningen.

Energieffektive design: Lavfriksjonslager minimerer energiforbruket i roterende maskiner.

Digitalisering: IoT-aktiverte lagre gir sanntidsdata for optimalisert ytelse og redusert driftsstans.

Fremtidige trender inkluderer:

Tilsetningsstoffproduksjon: 3D-trykte lagre med komplekse geometrier for tilpassede applikasjoner.

Hybridlagre: Kombinere keramiske rullende elementer med stålringer for forbedret ytelse under ekstreme forhold.

Selvbelytende systemer: lagre med innebygd smøreservoarer for vedlikeholdsfri drift.
